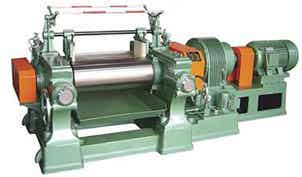

在精煉機橡膠加工過程中，會經常產生某些質量問題，妨礙了生產作業的順利進行。由于現在的勞務費用高，在停工待料期間的損失頗大。若對大部分屬于同一類型的問題采取相應的措施，就可解決這些問題。以下就筆者的經驗介紹解決的方法。
硫黃分散不均，有麻點(凝集物)現象
將入庫的硫黃放置在水泥板上，從防潮的角度看不是好辦法，一定要將它放在席子或墊板上，在計量前將其過篩是預防產生結塊的有效方法，這時不必用太細的篩子，用40目或20目的即可，只要能將粉末狀硫黃中的結塊打碎就可以了。另外，在一次硫黃添加量較少的情況下，在開煉機上面邊過篩邊添加為好，在這種場合，即使篩目粗一些也是可以的。
在使用傳統的方法時，先將盛在盤子中的硫黃擱在一邊，再放入等容積的輕質碳酸鈣或白呈粉，攪拌均勻后在精煉機上進行添加，雖然這是一種簡便的做法，但沒有比這更好的方法。此處簡單介紹一下什么是白呈粉，將牡蝠殼、貝殼堆放在室外的水泥板上，任其風吹日曬雨淋，放置2-3年后，里面的有機物質被分解除去，成為雪白的只有鈣成分的物質，將其粉碎后就是白呈粉，該粉料除了可用于橡膠外，還可用于其他方面。
在配合了大量硬質陶土的橡膠中，不知是何種原因造成硫黃分散不均。盡管人們想出了許多辦法，但仍未奏效。我們將配合了與硫黃等質量份的硬質陶土之母煉膠用捏和機進行混合，再用該公司自制的40L捏煉機(轉速約為30 rpm /m in)進行約1h的混和，使用這樣的母煉膠，未發現硫黃顆粒，可以說這是僥幸成功的實例。
自制的硫黃母煉膠是供該公司本身使用的。但是，公司內所有橡膠一旦都使用母煉膠的話，則其用量會過大，品種繁多，需要專門加工母煉膠的精煉機，這樣做費時費力。于是，除了目前尚未發生問題的混煉膠及允許有少許硫黃顆粒的混煉膠外，只對確實有需要的膠料才使用硫黃母煉膠。我們使用含100質量份橡膠，50質量份硫黃的母煉膠，因此，母煉膠中含有三分之一的硫黃，相當于三倍的硫黃添加量。
